Máquina Fondera HD8916 | Máquina para Sacos Valvulados

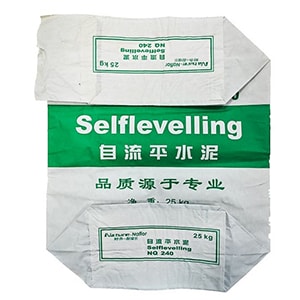

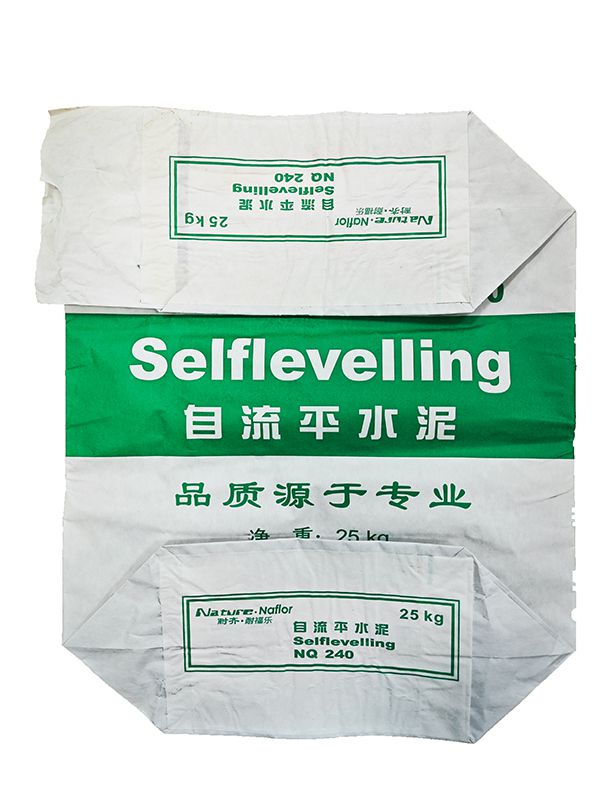

Muestras de sacos valvulados

Bolsa valvulada sellada por ultrasonidos

Bolsas valvuladas selladas con pegamento termofusible

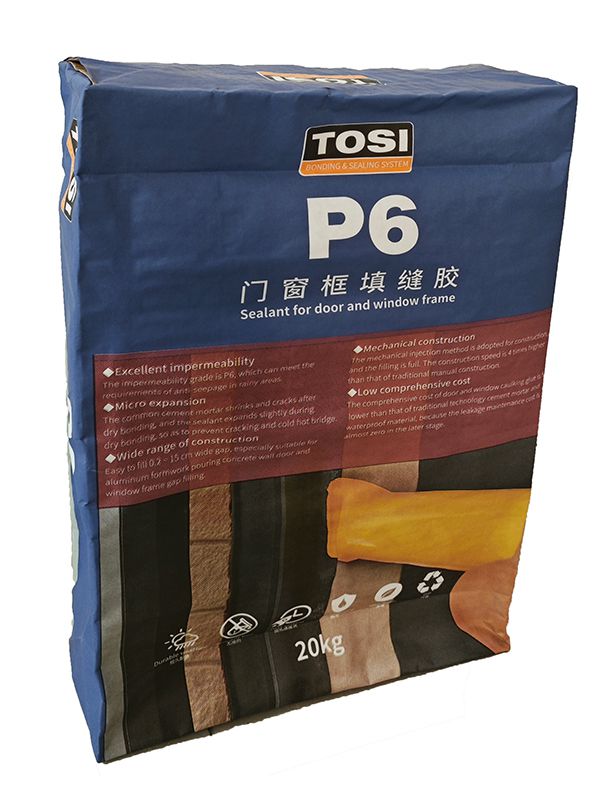

Muestras de sacos y bolsas valvuladas

Especificaciones

Peso	34.5 t
Tamaño (alta configuración)	27.2×5.6×2.1m
Longitud de la bolsa	370-770mm
Ancho de la bolsa	350-550mm
Ancho del fondo	90-150mm
Distancia del centro de la bolsa	280-620mm
Capacidad de producción	80-100 bolsas/min

Configuración estándar

Sección de alimentación
Posicionamiento y perforación
Apertura al vacío y armado del fondo
Unidad de cierre y encolado del fondo
Unidad de formado
Volteo
Unidad de descarga de bolsas de válvula terminadas

Configuración opcional

Unidad de fabricación de válvulas planas
Fabricación de válvulas tubulares
Mecanismo de refuerzo interior
Mecanismo de refuerzo exterior
Unidad de compactación y conteo

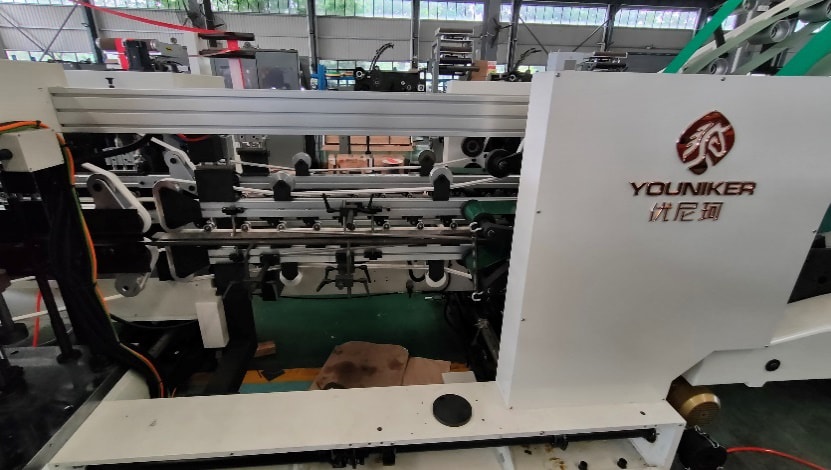

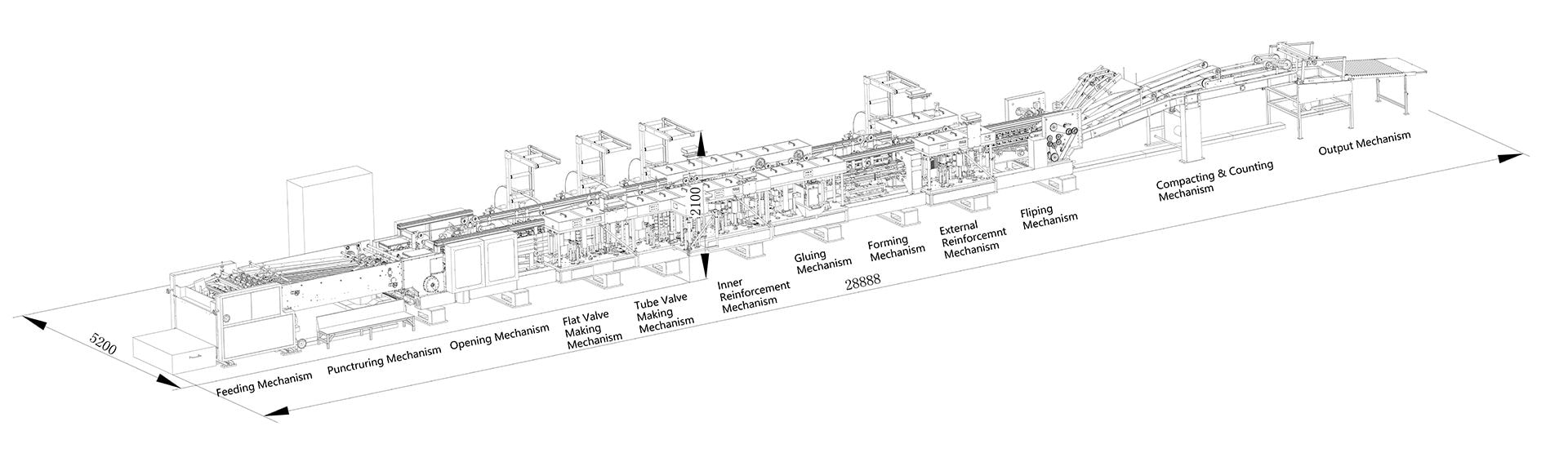

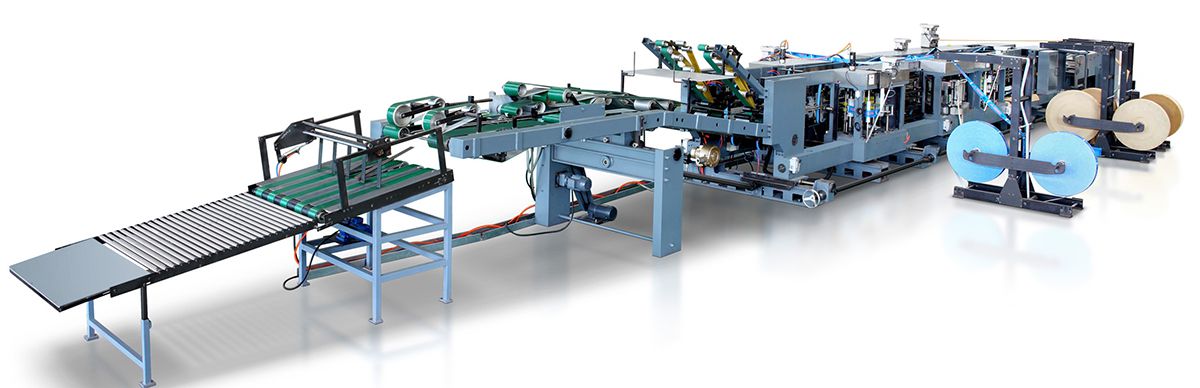

Vista general de la máquina fondera para sacos valvulados HD8916

Detalles

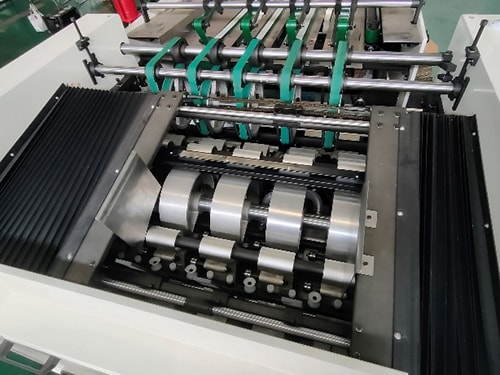

Unidad de alimentación

La unidad de alimentación utiliza un rodillo giratorio para alimentar el material. Los rodillos pequeños giran alrededor de los rodillos grandes e invierten la rotación para lograr la succión. Un rodillo grande gira para alimentar 8 tubos de bolsas de papel a la vez.
La alimentación rotativa por vacío es la forma más cómoda y se considera fiable y estable.

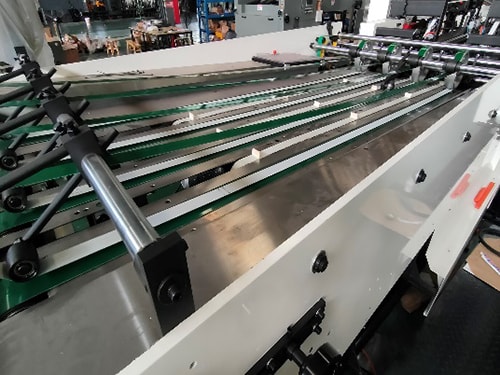

Unidad de posicionamiento y perforación

Este mecanismo también admite el corte plano y se utiliza principalmente para el corte plano de tubos de bolsas de papel, cortando ambos extremos de la bolsa dos veces.
El mecanismo de perforación de posicionamiento está equipado con una unidad de posicionamiento para garantizar una alta precisión en el posicionamiento del tubo de las bolsas de papel.
Nuestra unidad de armado de fondos de sacos valvulados tiene una función de hendido inclinado, por lo que puede ajustar la posición del hendido sin parar o ajustar la velocidad.
Cuenta con una función de perforación que se encarga de hacer pequeños agujeros en toda la bolsa, se utiliza principalmente en la producción de bolsas de cemento.

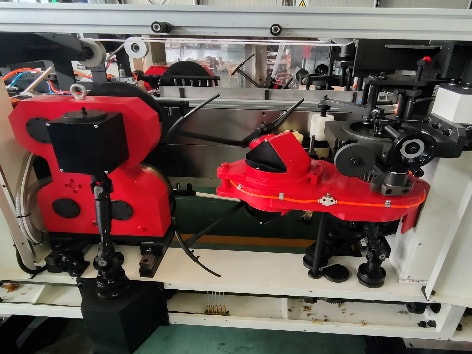

Unidad de apertura por vacío y armado de fondos

El tubo de la bolsa de papel se abrirá gracias al dispositivo de apertura por vacío de nuestra máquina fondera para que el dispositivo de manipulación pueda entrar en el tubo de la bolsa de papel.
La unidad de manipulación abre el tubo de bolsas de papel y lo ajusta de delante hacia atrás. Como resultado, la parte inferior del bloque de bolsas de papel se forma correctamente y no se inclina.
Este mecanismo también aplana la bolsa y ayuda a la unidad de manipulación a formar y compactar el fondo de la bolsa de válvula de papel.
Unidad para hacer solapas

Con la ayuda de una guía de papel, el dispositivo de fabricación de solapa guía el rollo o bobina de papel para que este siga el recorrido correcto. Mediante la tracción, el corte y la sujeción, el papel se desplaza en rotación a través del rodillo de sujeción del papel hasta la rueda de encolado y, a continuación, se pega en tubos de bolsas de papel. El sistema de control motorizado supervisa este proceso; por ejemplo, si no se encuentra ninguna bolsa de papel en el lugar correcto, el sistema soltará el papel sujeto y este no pasará por la rueda encoladora, sino por otro recorrido. Al mismo tiempo, la rueda encoladora se separa del rodillo de sujeción.
El mecanismo de fijación de solapas puede ser ajustado por el usuario para que quede fijado dentro o fuera de la abertura de la válvula. El mecanismo de ajuste diferencial permite al operador ajustar la posición del accesorio sin apagar la máquina.
Los ajustes de las especificaciones también pueden realizarse a través de la pantalla táctil; el operador puede configurar diferentes longitudes de papel de válvula.

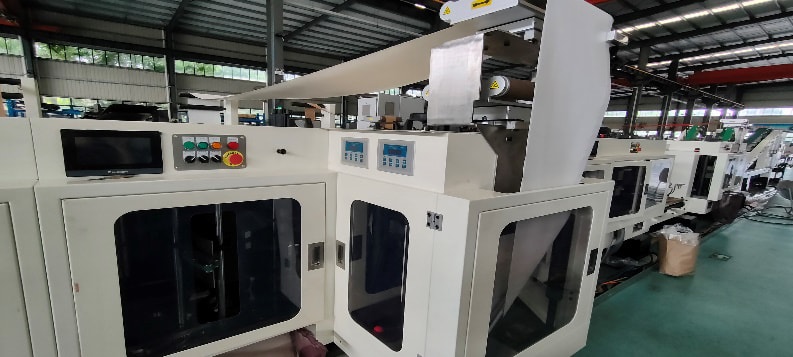

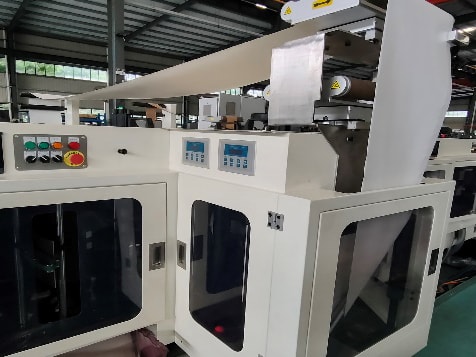

Unidad de fabricación de "manguitos" para bolsas valvuladas

La banda es guiada por un dispositivo de guiado con el propósito de llevarla por la posición correcta desde el porta bobinas. Tras la tracción, el corte y la sujeción, el papel gira y es desplazado por los rodillos de sujeción hasta la rueda de encolado, donde se adhiere al tubo de la bolsa de papel.
El rol del sistema de control electrónico es supervisar el proceso; por ejemplo, si la bolsa no se encuentra en el lugar correcto, el sistema la soltará sujeta y esta tomará un camino alternativo. Al mismo tiempo, la rueda de encolado se separa del rodillo de sujeción. La unidad de fabricación de "manguitos" dispone de un ajuste diferencial que permite ajustar el papel sin necesidad de apagar la máquina.
El cliente puede colocar bolsas o sacos valvulados con válvulas internas y externas, válvulas de manguito y válvulas con muescas. Si es necesario, los parámetros de la pantalla también pueden ajustarse para fijar distintas longitudes.

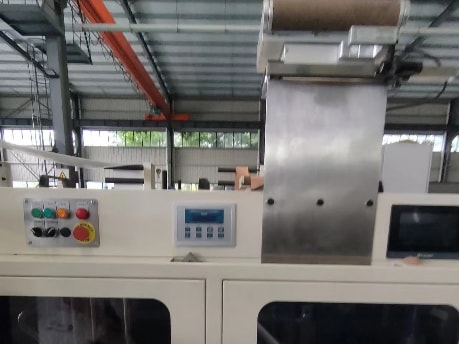

Mecanismo para refuerzo interno de sacos valvulados

La bobina de papel de refuerzo es guiado a través de la guía de papel hasta la trayectoria establecida del mecanismo de refuerzo interno. El papel pasa por el dispositivo de arrastre, el dispositivo de corte y el rodillo de sujeción. A continuación, gira a través de los rodillos de sujecuón hasta la rueda de encolado y se pega al tubo de la bolsa de papel. El sistema de control electrónico supervisa este proceso; por ejemplo, si no se encuentra ninguna bolsa de papel en el lugar establecido, el sistema liberará el papel sujetado, lo que significa que el papel no pasará por el recorrido establecido. Al mismo tiempo, la rueda de encolado se separa del rodillo de sujeción.
Este mecanismo de la máquina fondeadora de sacos valvulados está equipado con un dispositivo de ajuste diferencial que permite ajustar la posición del papel sin necesidad de apagar la máquina. El cliente también puede ajustar los parámetros en la pantalla para ajustar la longitud de la tira de papel reforzado.

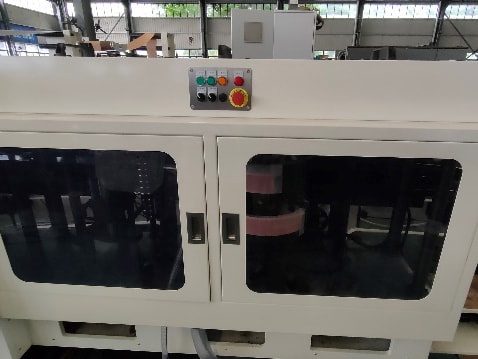

Unidad de encolado y sellado de fondos

La unidad de encolado y sellado de fondos está equipada con un dispositivo de indentación del fondo de la bolsa de papel para ayudar al armado del mismo, y una rueda de encolado grande, que permite al usuario cambiar la placa de encolado según diferentes especificaciones y requisitos de los sacos de papel. Se puede adherir la placa de encolado al lugar establecido en la rueda de pegamento grande.
Esta unidad cuenta con un sistema de pegamento termofusible para detectar si el tubo de la bolsa de papel está en su sitio. También determina si el fondo del tubo de bolsa de papel es normal o no. Cuando se detectan tubos de bolsas de papel insuficientes y fondos anormales, el sistema de pegamento termofusible detiene su funcionamiento.

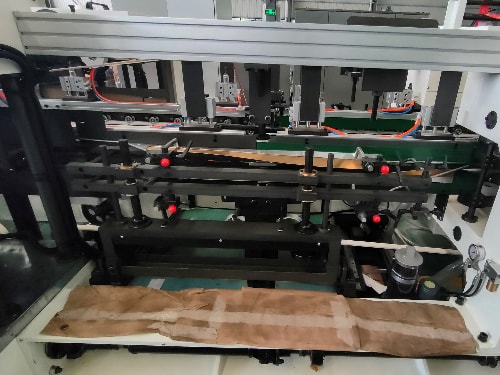

Unidad de armado de fondos

La unidad de armado de fondos incluye paneles de soporte, donde los paneles orientados hacia el interior soportan los fondos de papel y los paneles orientados hacia el exterior actúan como guías del fondo de papel para formar fondos rectangulares. El compactador hará entonces que el papel soporte sea más duradero.
El tamaño del panel puede ajustarse según las necesidades de producción de diferentes tamaños de fondo para bolsas y sacos valvulados.

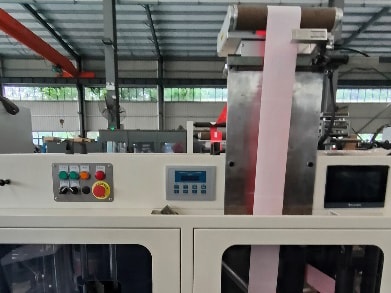

Mecanismo de refuerzo exterior

El rollo de papel de refuerzo es guiado a través de la guía de papel hasta una trayectoria establecida en el mecanismo de refuerzo externo. A través del dispositivo de tracción, el dispositivo de corte y los rodillos de sujeción, el papel gira por medio de los rodillos de sujeción hasta la rueda de encolado y, luego, se pega al tubo de la bolsa de papel. El sistema de control electrónico se encarga de supervisar este proceso; por ejemplo, si no se encuentra ninguna bolsa de papel en el lugar establecido, el sistema libera el papel sujetado y este no pasa por la rueda encoladora, sino por otra trayectoria. Al mismo tiempo, la rueda encoladora se separa del rodillo de sujeción.
Este mecanismo de nuestras máquinas fonderas para sacos con válvula está equipado con un dispositivo de ajuste diferencial que permite al operario ajustar la posición del papel sin detener la máquina.
Cuenta con una unidad de alimentación de papel servoaccionada, incluye dos modos de seguimiento: modo de corte con seguimiento del color y modo de corte a medida. Gracias a su pantalla táctil, es posible cambiar fácilmente entre los modos.
Los parámetros pueden ajustarse fácilmente a través de la pantalla, lo que permite al cliente establecer diferentes longitudes de las tiras de refuerzo.

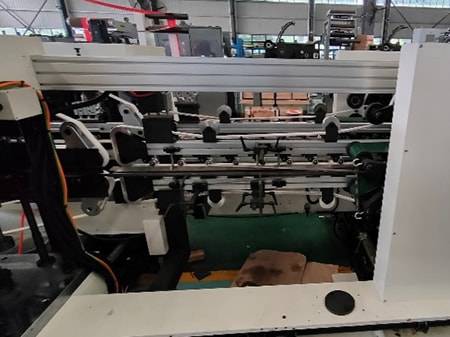

Unidad de "volteo"

Esta unidad se encarga de que los dos extremos de los sacos de papel, con los fondos ya terminados, permanezcan verticales.

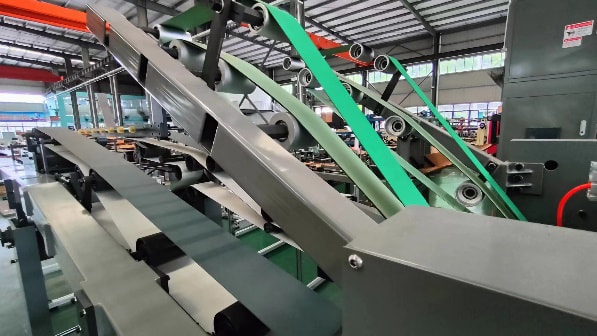

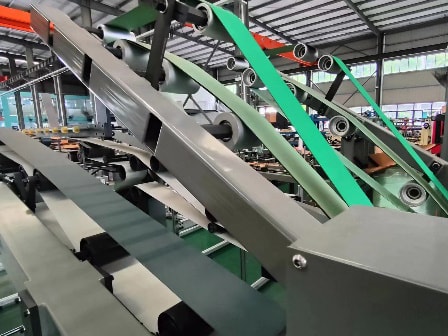

Unidad de compactación y conteo

Las bolsas de papel pasan por la cinta de compactación a menor velocidad a través del dispositivo de volteo. El efecto de compactación es más pronunciado cuando las bolsas están apiladas. La unidad dispone de un dispositivo de recuento; se puede preajustar la cantidasd de bolsas de papel en el sistema.
La unidad de compactación y conteo de la máquina fondera de sacos valvulados, está equipada con un dispositivo de separación acelerada por absorción al vacío, que separa los sacos de papel apilados cuando alcanzan un número determinado establecido por el sistema.

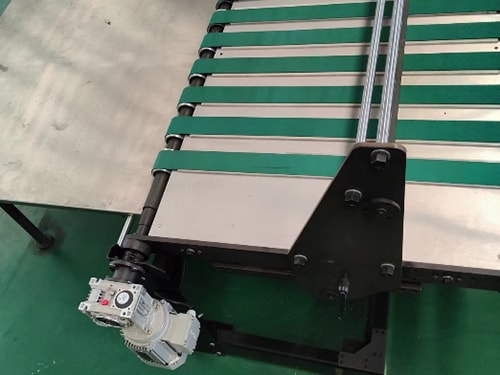

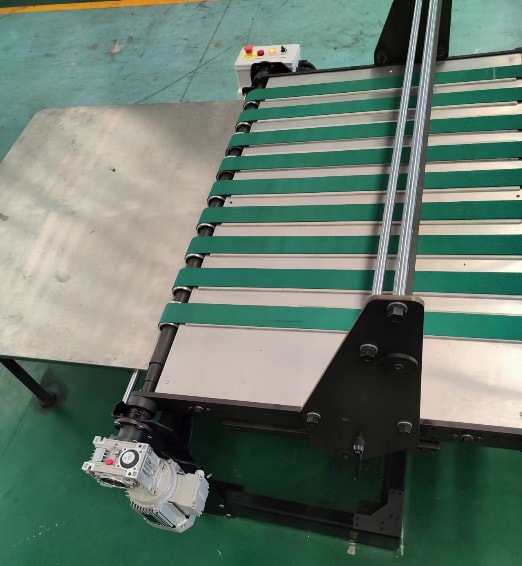

Unidad de descarga de bolsas/sacos valvulados

Las bolsas de papel pasan a través del dispositivo de compactación y conteo al dispositivo de descarga de bolsas valvuladas. Cuando el número de bolsas alcanza un número determinado, las bolsas compactadas se envían a la zona de apilado. La zona de apilado se abre y la cinta transportadora comienza a transportar las bolsas de papel. Las bolsas apiladas se envían a la zona de descarga de sacos de válvula, donde los trabajadores se encargan de apilarlos.

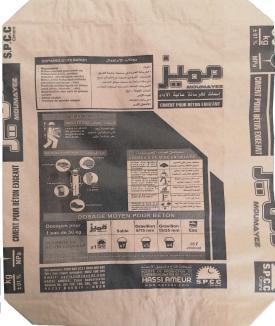

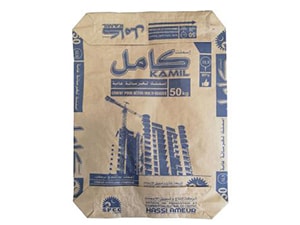

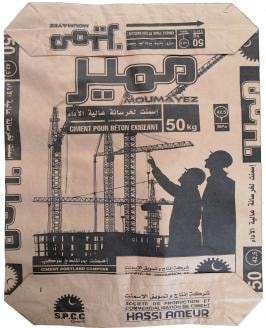

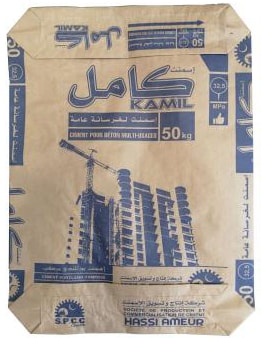

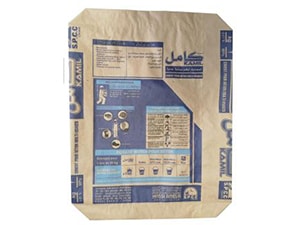

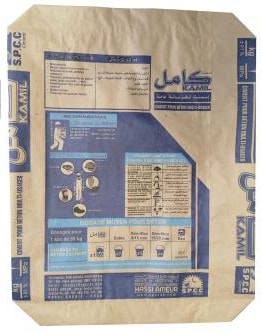

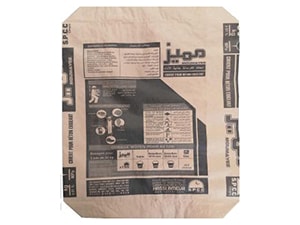

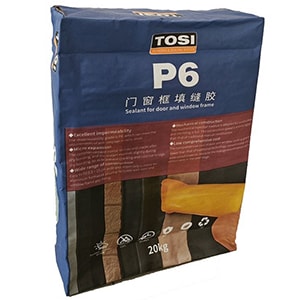

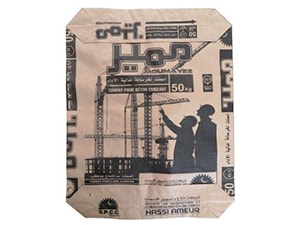

Muestras de sacos valvulados terminados
